一、傳動軸游隙角測量儀概述
SG-430型傳動軸游隙角測量儀，以32位Cortex嵌入式系統為核心，配合進口角度傳感器來完成測試過程中多種參數的高速采集、處理，用以測試汽車的傳動系游動角度。
本儀器能快速測出變速器齒輪傳動的各齒輪嚙合間隙之和，傳動軸萬向節間隙與伸縮花鍵間隙之和以及驅動橋主減速器與差速器間隙之和。
儀器采用大屏幕點陣液晶顯示測試數據，并自動鎖存測量結果。本檢測儀可供汽車制造廠、科研院所使用；還可用于汽車的維修作業中，檢測傳動系統的故障，以及汽車綜合性能檢測線上檢測傳動系統的故障。
系統配有標準RS232接口，可以配接外置式打印機，也可將測試結果發送給其他設備或計算機，或由其他主控計算機進行控制，靈活構成聯機測試系統。
系統配有標準USB接口，方便與計算機聯機使用。
二、主要技術參數和性能指標
l 內置電源： DC9.6v （1200mAH鎳氫電池組）
l 打印接口： 標準9針RS232接口。（3腳信號輸出，2腳信號輸入，5腳信號地）。波特率9600，數據位8位，停止位1位，無校驗。
l 聯機接口： 標準USB接口、RS232接口。
l 重 量： 1 kg
l 測量范圍： 游隙角： -360°～ +360°
l 分 辨 率： 游隙角：0.1°
l 測量精度： 游隙角：±1°

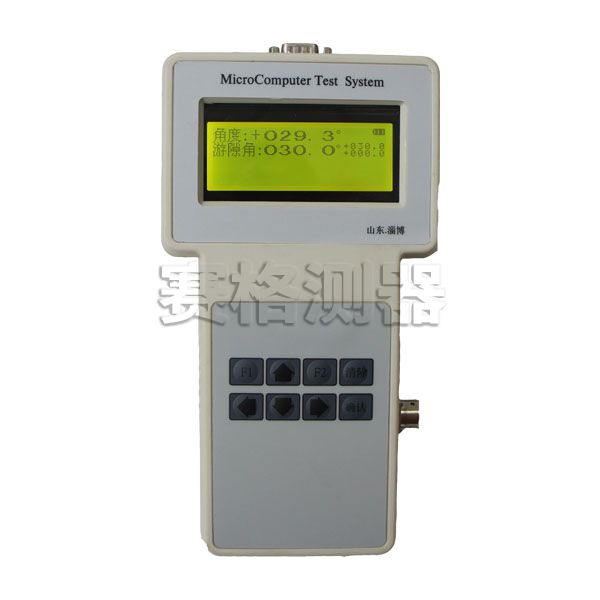

游隙角測量儀主機

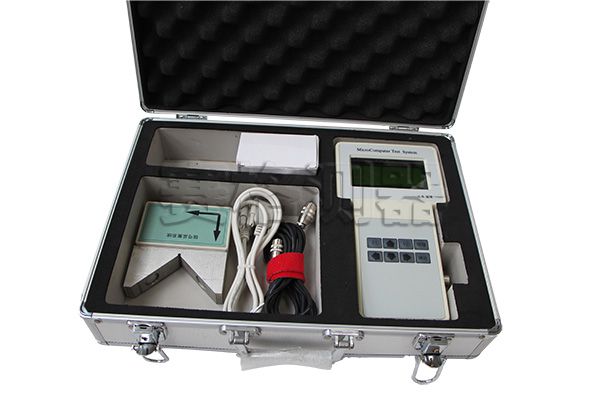

游隙角測量儀裝箱

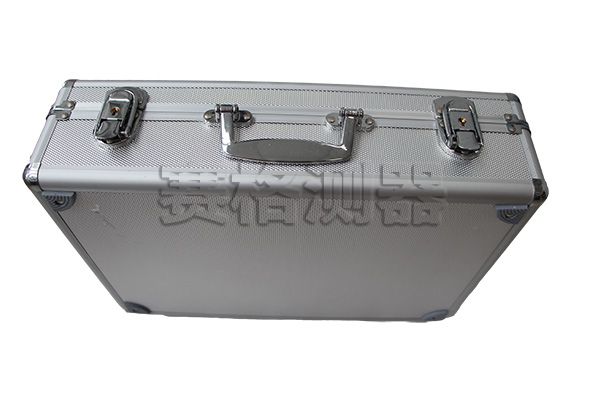

包裝箱
