一、概 述
SQD-1L型電子式前輪定位儀,是山東賽格測試儀器有限公司自主開發研制的智能化測試儀器,該儀器以32位嵌入式系統為核心,配合進口角度傳感器來完成測試過程中多種參數的高速采集、處理,用以測量汽車的前輪(轉向輪)外傾角、主銷后傾角、主銷內傾角等參數。
儀器采用大屏幕點陣液晶顯示,漢字提示,清晰直觀。測試項目采用菜單方式操作,簡單易用,直接顯示測試數據,并自動鎖存測量結果。本檢測儀可供汽車制造廠、科研院所使用;還可用于汽車的維修作業中,檢測傳動系統的故障,以及汽車綜合性能檢測線上檢測傳動系統的故障。
系統配有標準USB接口和RS232接口,可以選配外置式打印機,也可將測試結果發送給其他設備或計算機,或由其他主控計算機進行控制,靈活構成聯機測試系統。
二、主要技術參數和性能指標
l 內置電源:DC9.6v (1200mAH鎳氫電池組)
l 打印接口:標準9針RS232接口。(3腳信號輸出,2腳信號輸入,5腳信號地)。波特率9600,數據位8位,停止位1位,無校驗。
l 重 量:1 kg

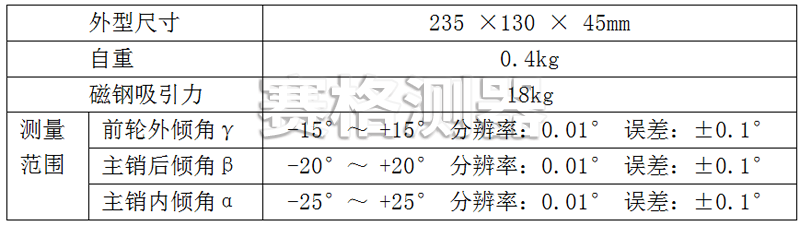

l 電子式前輪定位儀

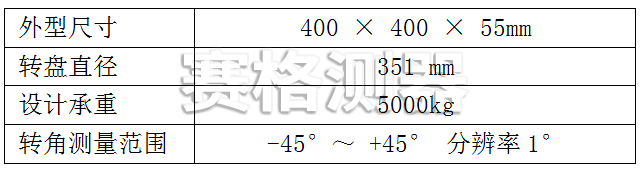

l 前輪轉角儀

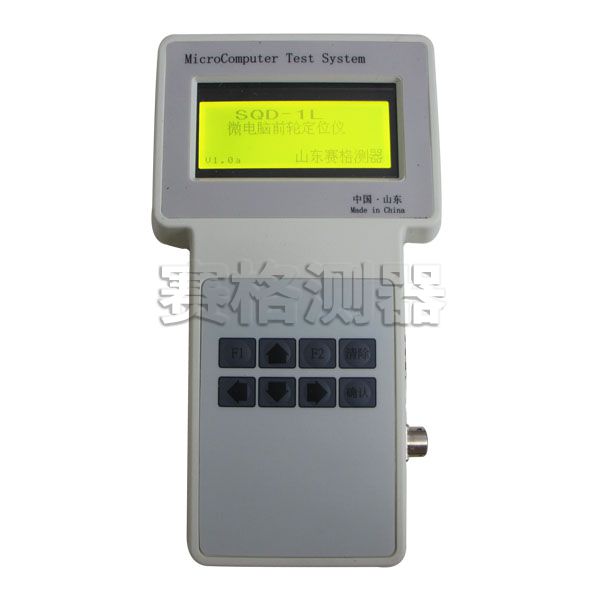

電子前輪主機

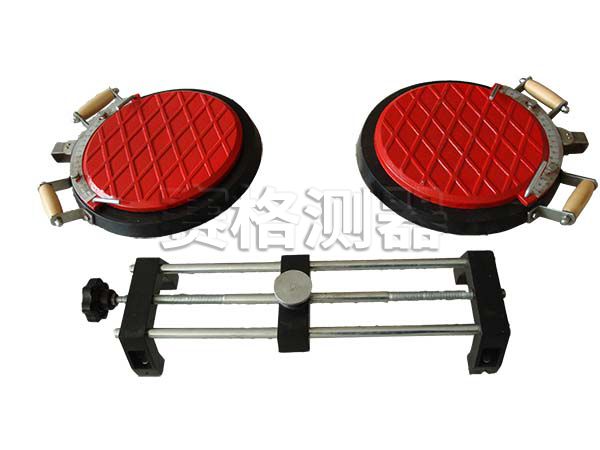

電子前輪 底盤掛架

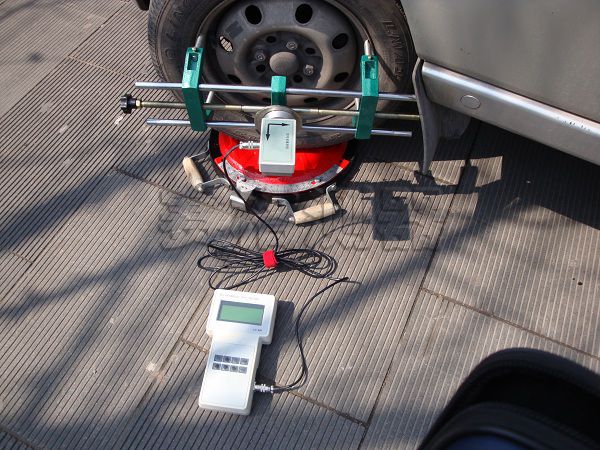

電子前輪現場試驗
